Trabaja con el digipeater GreenCube

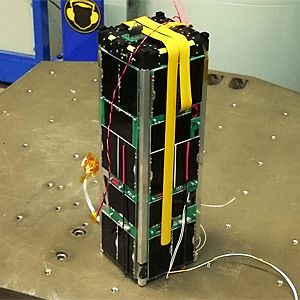

El satélite GreenCube es un satélite CubeSat de cultivo de microvegetales que tiene una MEO (órbita terrestre media) que transporta un digipeater de radio por paquetes de 1200 baudios en la banda de radioaficionados UHF. MEO cambia las reglas del juego debido a su fantástico apogeo de 5 800 km, permite trabajar a alguien hasta 13 000 km frente a los 8 000 de los satélites Oscar 7 o RS-44 LEO.
GreenCube ha sido construido por S5Lab , un laboratorio italiano de sistemas espaciales y vigilancia espacial de la universidad de Roma. El digipeater ha sido desarrollado en colaboración con AMSAT Italia.
Debido a esta distancia al satélite, este también necesita una muy buena configuración con un Yagi de alta ganancia (10 elementos) y un buen LNA para decodificar paquetes. Con mi configuración, puedo decodificar paquetes con menos de 5 ° de elevación pero no más abajo, incluso si puedo escuchar los paquetes, la pérdida no me permite decodificarlos.
Siga a S5Lab en Twitter para obtener actualizaciones: https://twitter.com/S5Lab
Esta es una descripción simple de cómo lo hice. Tendrás que adaptarte a la tuya pero tal vez te pueda ayudar.
Mi configuración de hardware:
– Icom IC-9700 con interfaz 2 CAT
– 18 elementos de polarización V/H DK7ZB Yagi (se recomienda 10 dBi como mínimo)
– Rotador Yaesu G5500 con controlador directo EA4TX ARS-USB (sin usar el pobre controlador Yaesu)
– Bajo LNA montado en mástil de pérdida y interruptor de mástil de polarización con consola M5stack
Mi configuración de software en Windows 10:
– PstRotator v17.31
con
– Omnirig
O
– SatPC32ISS v12.10
Y para decodificar/transmitir paquetes GreenCube:
– SoundModem de UZ7HO ver 0.07b
– DK3WN GREENCUBE Telemetry Decoder v1.1
– DK3WN GetKISS+ v.1.4.2 (Transferir a SATNOG)

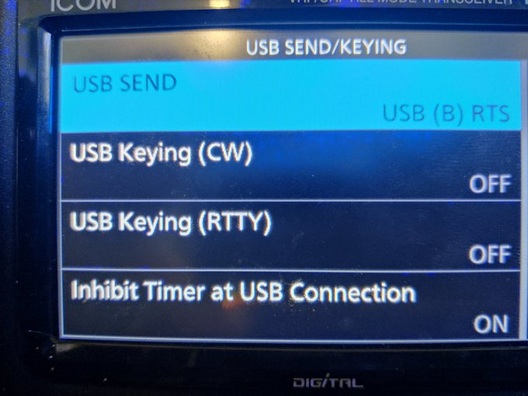

Icom IC-9700 USB tiene 2 puertos que permitirán usar el primer puerto serie para el control PstRotator Doppler CAT, pero también necesitará el segundo puerto serie IC-9700 para permitir que SoundModem controle TX a través del comando PTT RTS. Deberá actualizar la configuración de su IC-9700 para permitir cambiar el control PTT al puerto B. Para hacer eso, deberá ir a Menú/CONFIGURAR, luego a Conectores, ENVÍO USB/Clave y luego seleccione “USB (B) RTS” en el menú ENVÍO USB.

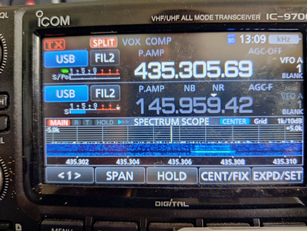

Mi Icom IC-9700 tiene AGC APAGADO para los modos de DATOS que es muy importante para la calidad de decodificación. Noise Blanker y Noise Reductor también deben estar APAGADOS para comunicaciones digitales. Debe adaptar la tasa de baudios y, por supuesto, el puerto.
También debe verificar la configuración de su IC-9700 mientras usa el modo USB-D (USA-DATA). La entrada de la tarjeta de audio USB debe usarse en Set/Connectors/Mod Input/Data Mod, set-> USB. Si usa USB, IC-9700 usa el parámetro DATA OFF MOD que normalmente está configurado en MIC.
Es realmente importante diferenciar estos 2 mods, de lo contrario, transmitirá el audio de su micrófono durante su transmisión y nadie querrá escuchar todas las maldades que dice cuando no logró ser digipeado.
También verifique que ningún otro software esté usando su tarjeta USB. porque nadie quiere escuchar en el aire el video de youtube que estás viendo (o youp***). Ese es un error común en las frecuencias FT8 :-/
PSTROTADOR

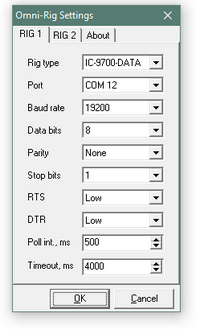

Omnirig es una interfaz CAT para PstRotator y debe configurarse con su primer puerto habitual.
Omnirig es una interfaz CAT para PstRotator y debe configurarse con su primer puerto habitual. Su configuración cambiará de mi configuración.
Antena PstRotator y corrección Doppler:
Suponiendo que ya haya descargado, registrado (sí, así es la vida de los radioaficionados, no es gratis, pero este software es realmente increíble incluso si no existe una versión de Linux) y también configurado para ejecutar su antena manualmente y ha configurado su ubicación de red doméstica .
Entonces :

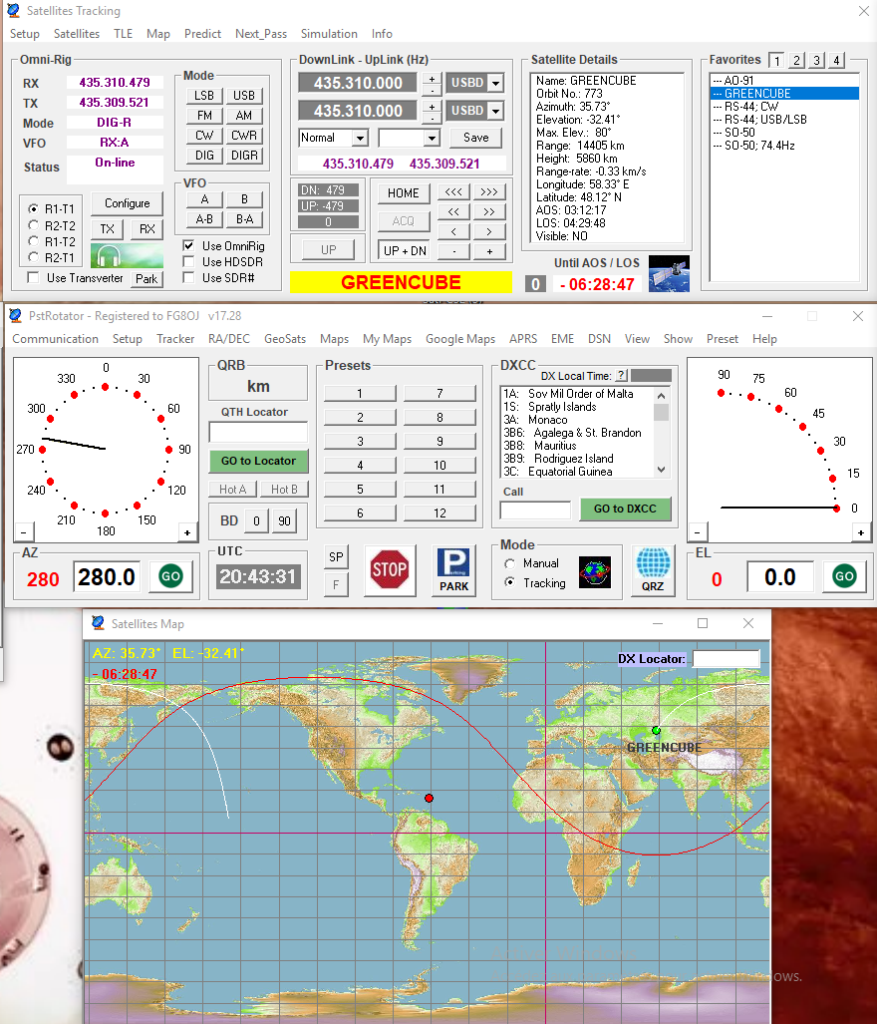

Para acceder al seguimiento de satélites, debe iniciar Tracker/Satellites y cambiar el modo de seguimiento en la ventana principal, luego aparecerá una nueva ventana para el seguimiento de satélites. Desde esta ventana, también podré abrir una tercera ventana con el Mapa de Satélites.

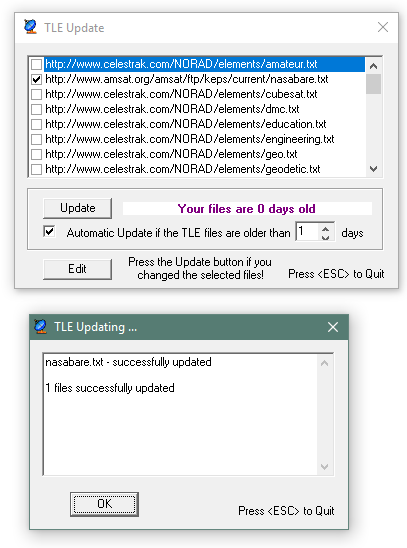

Luego deberá actualizar TLE en el Menú. Debe eliminar celestrak y agregar el archivo amsat.org nasabare TLE y hacer clic en el botón de actualización:
Luego, en el menú Satélites, deberá agregar GREENCUBE:

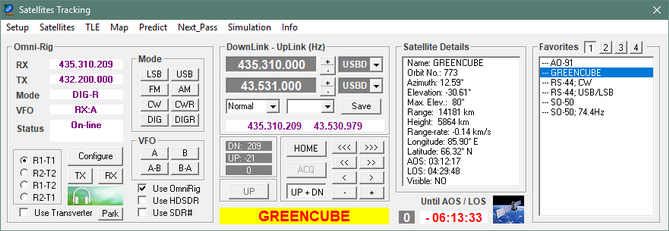

Luego, en Favoritos, puede hacer clic en Greencube, luego hacer clic en el botón UP+DN y habilitar "Usar OmniRig" y su transceptor debería comenzar a usar la misma frecuencia que la pantalla PstRotator. Es posible que también deba cambiar el modo a DIGR para habilitar el modo USB-D.
Si logra tener las mismas frecuencias en su transceptor y PstRotator tanto en RX como en TX (sí, puede hacer clic en el botón TX para probar TX sin audio).
SatPC32ISS
SatPC32ISS debe actualizarse a la versión v12.10 o más para tener la capacidad de ejecutar las especificidades de GreenCube. Debe agregar esta línea a Doppler.SQF:
GREENCUBE,435308.5,435308.5,USB-D,USB-D,NOR,0,0
Si ya usa SatPC32, no necesita cambiar nada. Simplemente adapte la frecuencia en la ventana CAT. Estoy usando 435308.5 con GPSDO pero necesita adaptarlo a su precisión TCXO. USB-D ahora es compatible con esta versión, por lo que no tendrá que cambiar a este modo manualmente y la corrección Doppler no dejará de funcionar en medio de un pase como antes.
Decodificación de paquetes GreenCube:

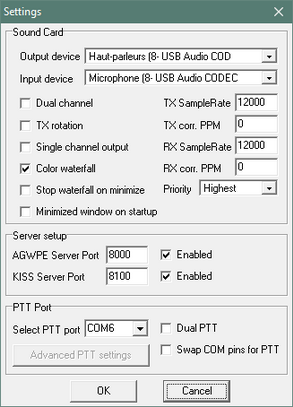

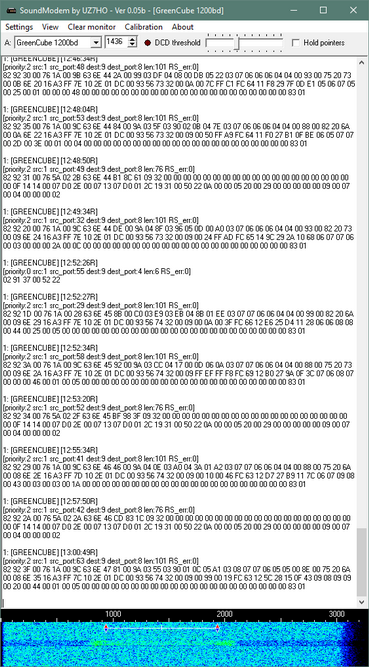

Ahora, puede iniciar SoundModem e iniciar Configuración, luego solo tendrá que seleccionar el segundo puerto COM de su Icom en "Seleccionar puerto PTT" en Configuración.
Si no sabe qué puertos USB se utilizan, puede echar un vistazo a su Microsoft Management Console de Windows:
Debido a la frecuencia de muestreo de la tarjeta de sonido, Oliver DL6KBG me recomendó configurar la frecuencia de muestreo de TX/RX en 12000 Hz (valor máximo disponible). También puede marcar Cascada de color para obtener una cascada mejor legible.

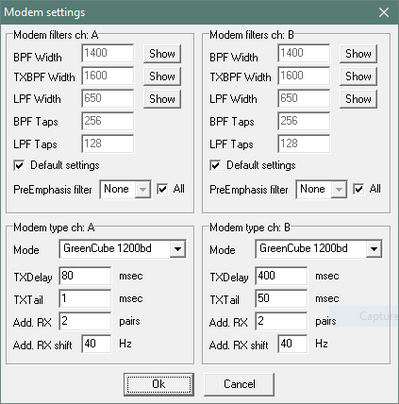

En la configuración del módem, solo necesita verificar su TXDelay 400ms para el transceptor antiguo, pero 80ms de TXdelay y 1ms tail son perfectos para Icom IC-9700, pero todo debería estar predeterminado:
Debe verificar si puede enviar paquetes, así que verifique que la potencia de transmisión se reduzca a 0 e intente escuchar con un receptor local.
A partir de este punto, debe esperar un pase de Greencube e intentar recibir paquetes. Deberá ajustar Doppler a su receptor. Debido a que estoy usando la fuente GPSDO, encontré una diferencia de -1 300 Hz, pero deberá ajustarla con la flecha en la ventana PstRotator:
Antes de transmitir, debe esperar si el transpondedor está activo y puede recibir todos los paquetes entrantes. Si no, ¡no intentes transmitir! También tendrá que esperar hasta que el estado de Digipeater ya no esté indefinido en la página inferior del software GreenCube Digipeater:
Si el Digipeater está APAGADO, NO TRANSMITA. La estación de comando tal vez esté enviando datos al satélite, no perturbe las operaciones, pero participe recopilando la telemetría enviándola a SatNogs DB.Obtendrá un mínimo de un paquete cada 45 segundos. Es el paquete de telemetría que puede enviar a SatNogs con ambos software DK3WN.
¡Es realmente fácil escuchar paquetes, no tan fácil decodificarlos! GreenCube estará a una distancia de 6000 a 10000 km de usted.
Coincidencia de polarización, buenas decodificaciones:
Desajuste de polarización, sin decodificación:
También verifique que la línea horizontal de la flecha esté perfectamente centrada con respecto al paquete. PstRotator calcula la corrección doppler con una precisión muy alta, por lo que no debería tener que cambiarla durante un pase o tal vez debido a problemas de precisión IC-9700 TCXO. Debido a que estoy usando mi 9700 también para EME, tengo instalado un LeoBodnar GPSDO y una placa de inyección y eso también es una buena ayuda para la corrección GreenCube Doppler.
Si tiene dificultades para decodificar paquetes por debajo de 20°, es normal. Es muy desafiante. Pero si tiene dificultades superiores a 20°, debe comprobar si:
– tiene suficiente cantidad de ganancia de su antena (7 elementos es un mínimo)
– no tiene pérdida coaxial o LNA funcionando
– su rotador no tiene problemas de posicionamiento.
– su polarización (la circular es una pérdida de -3dB, la polarización incorrecta es -20dB). Estoy adaptando la polarización por debajo de 20 ° para una mejor recepción para optimizar las decodificaciones. Si pierde el paquete durante unos minutos y lo obtiene unos minutos: compruebe el arnés de polarización o si la conmutación es buena. Si solo tiene una polarización (horizontal o vertical), perderá el digipeater con frecuencia: durante un pase, las antenas de los satélites se ven verticales a horizontales debido a la orientación relativa (el satélite no cambia su orientación pero usted está cambiando).
Si el Digipeater está ENCENDIDO, ¡NO TRANSMITA paquetes si no puede leerlos! Respete las reglas habituales de Amsat: no llame a CQ más de uno cada 2/3 minutos, no intente hacer más de un qso a la vez. No llame a CQ ni responda si ya hay demasiados qso en curso.
El software GreenCube Digipeater es una gran pieza para poder hacer qsos. Las macros permiten hacer cosas fáciles, pero el área de texto de entrada de MSG le permite transmitir mensajes específicos. Cuanto más largo sea el mensaje, más tardará en transmitirse y más alto será el riesgo de errores.
El digipeater almacena y reenvía paquetes. El retraso de ReTX es el retraso después de que el digipeater retransmita su paquete. Si el retraso es igual a 0 (que recomiendo), el digipeater retransmitirá su paquete tan pronto como lo transmita. Si el retraso es mayor que 0, el repetidor digital le responderá un paquete ACK que agregará más tráfico al repetidor digital. Si usa esta función, no llame a CQ, pero utilícela para enviar sus saludos a otros continentes según el tiempo en segundos que el ave se mudará a esta parte del mundo.
¡Tenga en cuenta que Store & Forward no es válido para premios!
La mayoría de las veces, su primer objetivo será hacer qsos con estaciones alrededor, por lo que este retraso debe ser 0.
Para tener la mejor oportunidad de ser decodificado, use un mensaje corto y restrinja la longitud de su mensaje a los datos esenciales.
No es una buena idea :
CQ DE XXXXX Michael en Boumourt sur Oise BA22ZE85 <-:>
Buena idea :
CQ XXXX BA22
________________________________________
Debido a que GreenCube tiene muchos fanáticos nuevos en las últimas semanas, siga estas recomendaciones para respetar a todos los demás usuarios:
– Limite su actividad de TX limitando el tamaño Y la repetición de sus mensajes
– No llame a CQ más de una vez por períodos de 3/5 minutos. No llame a CQ en absoluto durante la elevación alta si no es un DX o GRID raro. Solo lea otro para una nueva oportunidad de DX. Si no está enviando TX durante un pase, no hay problema
: no haga doble clic en su MACRO (o más). Envíe su mensaje y verifique el siguiente GreenCube TX para verificar si se repite o no y solo repita su mensaje si no es así. También dar tiempo a la otra estación para contestar o terminar otro qso.
– No llame a una estación que ya tiene en su bitácora, incluso en otro satélite. Haces perder el tiempo a todos. No seas el gilipollas de este satélite y no te des a la idea de publicar mi lista
– Recuerde que hay algunos usuarios de baja potencia de 5 vatios o menos y también merecen trabajar en estaciones DX. Si un DX no lo llama, deje de llamarlo a menos que le devuelva la llamada o comience a llamar de nuevo. QRP también merece DX QSO
Este satélite es una oportunidad increíble para ayudarte a completar fantásticos premios de satélite: WAZ, WAS o DXCC. Pero si no respetas estas reglas, NO permitirás que las estaciones DXCC hagan qso contigo y con otros.

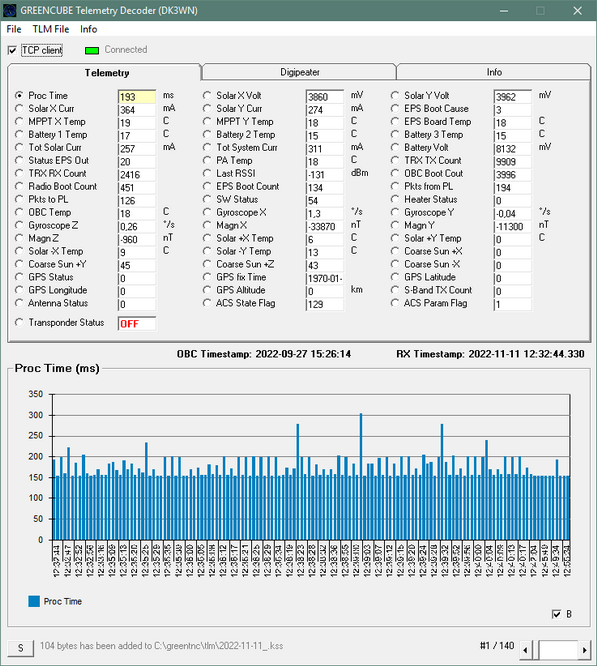

Software decodificador de telemetría DK3WN GREENCUBE en acción. Solo necesita hacer clic en el cliente TCP para habilitarlo.

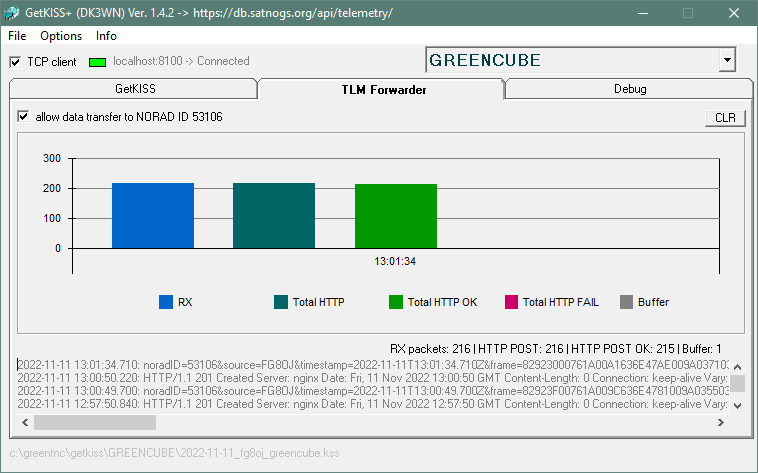

Software DK3WN GetKiss+. Le permitirá enviar paquetes a la base de datos de SatNogs. Para habilitarlo, deberá verificar el Cliente TCP y seleccionar GREENCUBE en el menú de selección superior derecho y luego, en la pestaña TLM Forwarder, seleccionar permitir la transferencia de datos a NORAD ID 53106.
